一、設計條件

（一）給排水部分
1、根據建筑條件選擇相關建筑給排水設計規范；
2、初步確定設備間布置地點（規格是否合理）
3、根據建筑布置熟悉各給水點（生活冷水系統、熱水供應系統、消防給水系統等）位置；
4、根據建筑布置熟悉各排水點（生活污水系統、消防后事故排水系統、屋面雨水系統等）位置；
5、初步確定屋面（含各分區）生活或消防水箱設置位置；
6、熟悉或初步確定各管道井（盡量相對分散布置）位置。

（二）建筑部分
1、熟悉建筑資料，了解建筑性質及分類

2、熟悉建筑平面及功能布置，確定用水點（排水點）位置；
3、通過對整體建筑進行給排水（含屋面雨水）初步布置確定建筑布局是否合理？
（三）電氣部分
1、根據建筑布置確定電氣系統（主要為總配電室和分層配電間）是否對給排水系統布置有影響；
2、對弱電系統采用同樣方法處理；
3、對建筑布置中特殊功能房間采用同樣方法處理；
4、如上述布置對給排水系統布置有影響應提出合理的修改意見。


二、設計步驟
1、確定建筑給水引入點（一般為兩點引入）及控制方式[一般為兩閥（閘閥、止回閥各一）一表]；
2、根據市政給水資料確定采用市政給水余壓供水區間（一般為從建筑地下部分至上部三-四層）；
3、根據建筑功能分區和用水點資料確定建筑上部生活給水系統分區（一般分區原則為按建筑高度35-60米分區，建筑要求供水等級越高則分區建筑高度越小；另外要考慮相同建筑功能的空間盡量在相同供水分區內）；
4、確定屋面（含各分區）生活或消防水箱設置位置（水箱容積及形狀規格等根據計算結果確定）；

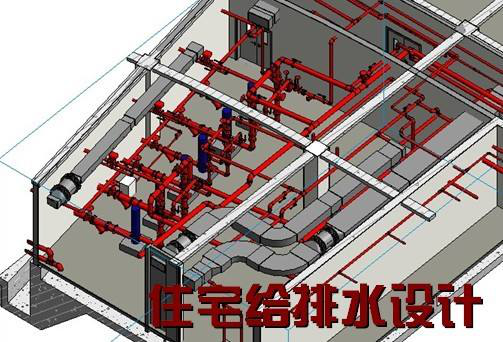

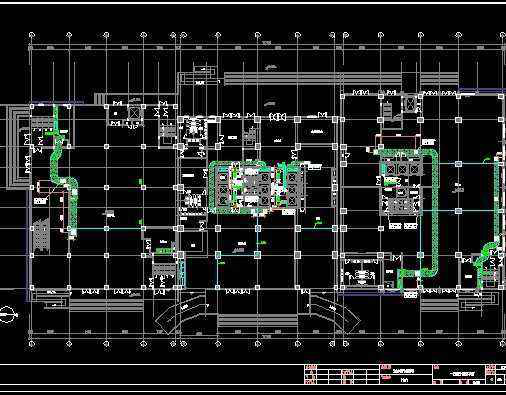

5、根據給水分區對各用水點進行優化的給排水平面布置（各分區給水立管可以設置在一個管道井內方便檢修維護；除特殊要求外一般不考慮分層給水計量；除特殊要求外一般應考慮分層給水控制；給水管線布置應水力條件良好；確定給水管線材質-方便水力計算查相應水力計算表）；

6、標注給水立管編號并繪制管道井大樣圖，注意分層給水支干管應與相應分區給水立干管連接；
7、根據給水管線平面布置繪制給水軸測圖，編制給水水力計算表（注意是否有集中熱水供應；一般只需要對有代表性的給水管線進行詳細的水力計算，其它可以根據該計算結果參考確定流量、管徑、水頭損失等參數）；
8、根據水力計算結果確定整個建筑給水系統的管徑（避免片面根據計算結果頻繁變換管徑）；根據水頭損失計算資料確定建筑給水設備所需要的設計揚程（最上區應考慮屋面消防水箱采用生活水泵供水）；根據流量計算資料確定建筑給水設備所需要的設計流量；
9、如建筑有設置中水系統要求其系統設計參考以上步驟；
10、圖紙完善及設計和計算資料整理。
    隨著基礎科學的發展，高層建筑給排水的發展也越來越向著環保、智能的方向急速發展，今天，中鐵城際小編介紹實用的高層建筑給排水設計步驟指南希望能夠幫助到您。
