地下管線探測儀是利用電磁感應的原理來探測地下金屬管道和電纜的精確走向和深度以及管線外皮故障點。通過大屏液晶顯示信號強弱，條柵、箭頭及聲音提示使得操作者很容易判斷電纜地下位置及故障點。地下管線探測儀既可用于查找電纜（帶電或不帶電）路徑，又可用于尋找直埋電纜故障。地下管線探測儀改變了傳統的電纜故障定位概念，不需高壓試驗裝置，不需使用交流電源，不需分析波形。

地下管線探測儀電磁法測試方法

1、地下管線探測儀電磁法測試能夠確定電纜的路徑及部分電纜故障點（開路故障）大致位置,對于電纜故障特別是開路故障通過觀察電磁波的變化來判斷是很方便并且是很準確的。

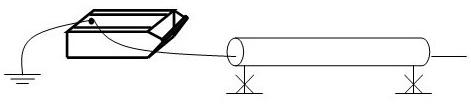

2、連線：用直連法,將信號線插頭插入發射機插座中.將紅色信號線夾在電纜故障相上.將黑色信號線盡可能遠離電纜并與電纜方向成90度角度,并與接地棒相連.見下圖

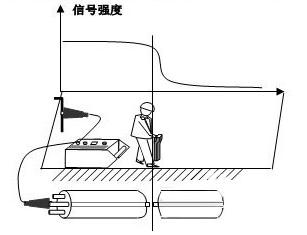

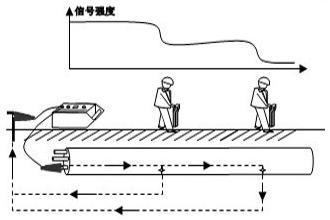

3、用管線探測儀采用“波峰法”進行長距離追蹤,用以確定管線走向,并根據信號的強弱關系,將信號急劇減小或戛然消失（突跳點）地段確定為異常區域.根據實際工作經驗,故障的精確位置在信號突然消失處的前后1米左右位置（與埋設深度等有關）.有幾個短路接地點,就會有幾個突跳點,一般情況下,離發射機最遠的短路接地點信號變化最明顯,解決時應首先解決最遠或最明顯的信號變化點,解決后重新測試,這時你會發現剩下的故障點信號變化比原來測試時明顯得多,重復上述過程分別解決各個故障

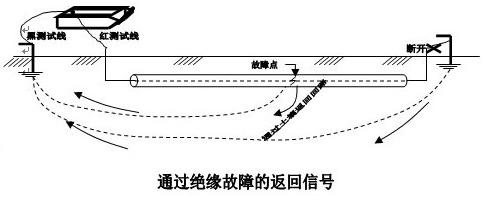

4、地下管線探測儀跨步電壓法測試:跨步電壓法是我們實際應用中最為有效的方法,其檢測原理是：由發射機提供一高壓電流,電流經電纜故障點入地,在故障點周圍產生一跨步電壓,通過“A”字架的兩根電極沿電纜路徑測量電位的變化情況.當靠近故障點時,電位差將迅速增加,并在臨近故障點前、后達到最大值.若遇多點故障,則可沿著電纜路徑測到多點“極性變化點”,再分別找到多點地電突變的“零”電位點.故障定位實際就是測定地下管線的絕緣破損處.當對管線施加一定信號時,就會有一部分信號通過外皮破損點返回,參見下圖

5、管線的對地泄漏電流可由“A”字架兩腳分別接收,而接收機顯示的信號大小則是兩針接收信號的差值,當兩針接收的差值為零時,則說明“A”字架在故障點的正上方

6、在故障定位測試之前首先要確定導線的路徑.如果在管線測試時,有異常信號損失,這可能是部分信號從絕緣破損處逸出到大地中形成的

7、當路徑被確定及故障的大體區域確定時,切斷管線終端與地的連接點,使泄漏電流集中通過故障點.如果在終端處管線和地的連接被斷開,發射機發射的電流將從故障點處流出.這將增大電流在故障點處的逸出,從而有利于實現故障定位

8、將發射機接入電纜,見下圖,頻率選擇定為低頻,工作模式選為“A”字架模式

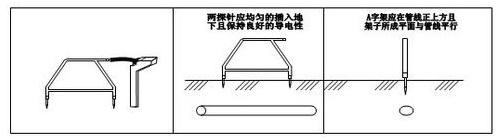

9、接收機連到“A”字架上,用適當的力量把“A”字架插進土壤中（參見下圖）

10、地下管線探測儀接收機可測試流過“A”字架的電流差值.使用“A”字架沿管線行走時,每隔三、四步插入一下“A”字架.開始時可將增益調大,當你逐漸接近故障點（電流高度集中的地域）時,接收信機號的讀數會越來越高.這時需要調節增益鍵以減小接收機的靈敏度.如果信號開始增加,你的行走速度就應適當的放慢；并仔細檢查地上的每一小段,以防止忽略故障點.接收機的讀數將繼續越來越高,直到有一探針跨過這個故障點.當故障點位于兩針之間,電流會減小到讀數接近零.調節增益鍵,使得讀數保持為適當值,同時移動“A”字架,每次移動10-30厘米,一直到產生一個最低的讀數.此時,故障點就位于“A”字架兩探針之間。

注意事項：

地下管線探測儀接收機會對錯誤的電流測試的操作報警。如果在電流測試期間顯示電流讀數為“000”，則表示接收機探測到錯誤的電流讀數。檢查深度測量點的電纜前后至少有5米是直的。檢查10米范圍內信號是否相對穩定，并且在初始深度測量點的兩邊進行深度測量，檢查目標電纜附近3至4米范圍之內是否有相鄰的干擾管線。這是造成深度測量誤差最常見的原因，鄰近管線感應了很強的信號可能會造成50%的深度測量誤差，稍微偏離管線的位置進行幾次深度測量，深度最小的讀數是最準確的，而且此處指示的位置也是最準確的。
