防空地下室戰時起著保護室內人員和戰備物質免遭敵人武器破壞的作用。按照《人民防空法》和國家的有關規定，新建民用建筑應修建一定數量的防空地下室。因此從戰略考慮，尤其是大城市越來越多的建筑將人防設計提到日程上來，在防空地下室的采暖、通風與給排水設計，必須確保戰時防護要求，當平時使用要求與戰時防護要求不一致時，應采取平戰功能轉換措施，在通風方面，平時宜結合防火分區設置，戰時應按防護單元分別獨立設置。這就對地下室人防的通風、給排水、消防的施工質量提出了更高的要求。本文結合工程實際，對人防工程的暖通、給排水施工質量控制做一簡單闡述。

一、人防施工控制要點

（一）預留預埋施工的質量控制 　　

       人防工程在土建結構施工階段，涉及到各專業的預留預埋較多，在施工前應進行圖紙會審，各專業分工明確。在結構施工過程中，各專業需要與土建施工密切配合，專業工長要做好過程控制和現場施工監督。為保證施工質量，工程施工中應對隱蔽工程作好記錄，并應進行中間或分項檢驗，合格后方可進行下一工序的施工。

（二）管道設備安裝的質量控制

人防管道和設備安裝工程應與土建工程緊密配合，土建主體工程結束并檢驗合格后，方可進行設備安裝。防空地下室施工須按《人民防空地下室設計規范》（GB50038-2005）、《人民防空工程施工及驗收規范》（GB50134-2004）、《人民防空工程質量檢驗評定標準》、《地下防水工程質量驗收規范》（GB50208-2002）等有關設計和施工規范施工。施工圖須按人防主管部門或其委托審查機構審查合格，方可施工。　　

為保證人防工程施工質量，人防工程專用防護防化設備的安裝應選擇具有人防安裝資質的施工單位。

（三）消防、給排水的安裝

（1）與防空地下室無關的管道不宜穿過人防圍護結構，上部建筑的生活污水管、雨水管、燃?xì)夤懿坏眠M(jìn)入防空地下室。

（2）穿過防空地下室頂板、臨空墻和門框墻的管道，其公稱直徑不宜大于150mm，此時在穿墻處應設置剛性防水套管。若管徑大于150mm，在其穿墻（穿板）處應設置外側加防護擋板的剛性防水套管。

（3）穿越防護外墻、臨空墻以及頂板的所有給排水管道要預留剛性防水套管，必須于防護外墻及頂板內側設置公稱壓力不小于1.0MPa的防爆波閥門，防爆波閥門平時開啟，戰時關閉。若管道穿過防護單元之間的防護密閉隔墻，應在防護密閉隔墻兩側設置防護閥門（指普通閘板閥或截止閥，工作壓力大于1.0Mpa的鋼芯閥），安裝位置距穿人防墻、板部位不宜大于200mm。

（4）穿過人防圍護結構的管道均應采用鋼塑復合管或熱鍍鋅鋼管，不得使用鋁塑復合管、pvc塑材管等。

（5）污水出水管上不但要設置防護閥門，其防護閥門符合第3條要求，還應在管道上設置止回閥。

二、采暖通風設備的安裝

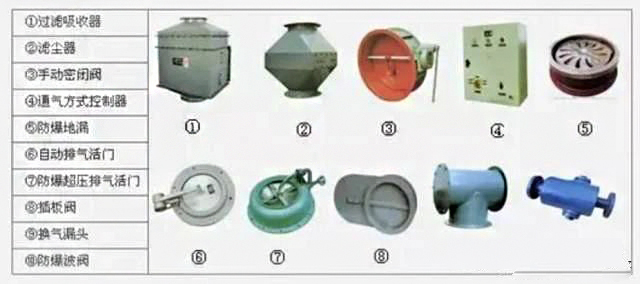

（1）凡用于人防工程的人防專用防護、防化設備竣工驗收前應安裝到位，且必須采用國家人防定點廠家的產品，由具有人防安裝資質的單位進行安裝。　　

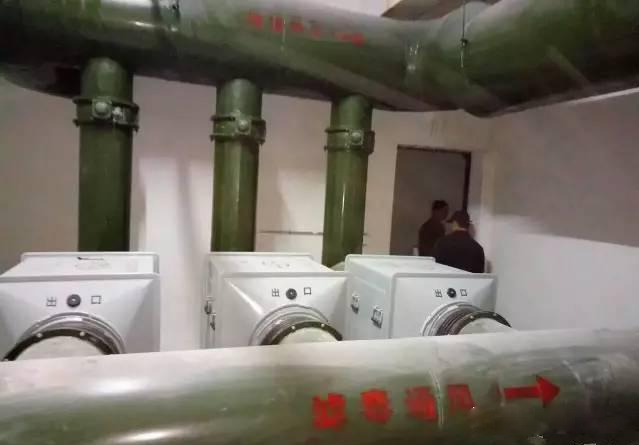

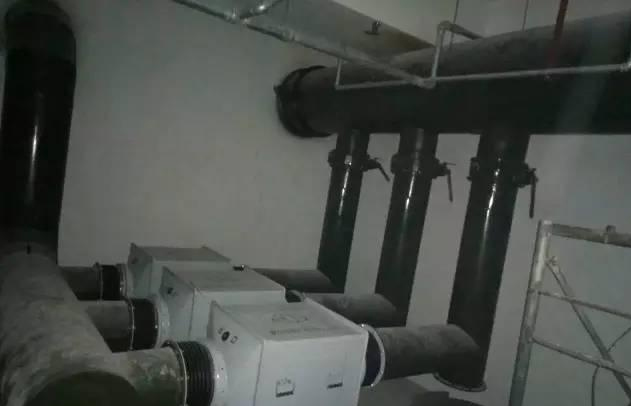

（2）從清潔區開始第一道手動密閉閥至工程口部的管道及配件，應采用厚度2-3mm的鋼板焊接制作。其焊縫應飽滿、均勻、嚴實。　　

（3）染毒區的通風管道應采用焊接連接。通風管道與通風設備及密閉閥應采用帶密封槽的法蘭連接，其接觸應平整；法蘭墊圈應采用整圈無接口橡膠密封圈，橡膠厚度不應小于4mm。　　

（4）設備安裝前應仔細檢查安裝方向是否正確，特別注意手動密閉閥的安裝，閥門上箭頭標志方向應與沖擊波的方向一致，故在進風口閥門上箭頭指向進風方向，而在排風口卻逆向排風方向。　　

（5）對于一些細小檢測設備也應注意不得漏裝。如室內外壓差測量裝置（位于風機房或防化值班室）、氣密測量管（位于工程口部）及放射性監測管、壓差測量管、尾氣取樣管、增壓管等（位于口部進風管上）。在施工過程中要根據圖集《07FK02》確認其具體安裝位置及作法進行安裝。　　

（6）如若平時特殊需求要使用戰時通風設備，應注意經常清洗和更換設備部件，保證戰時通風質量不受影響。　　

（7）與各裝飾單位的配合。風口安裝所需的裝飾面預留孔洞必須要與裝飾協調讓其根據我們提供的孔洞尺寸再結合室內綜合布置的要求預留。　　

（8）與消防、弱電等機電設備安裝配合。對于與火災自動報警及消防聯動系統和BAS樓宇自控系統相關的設備電氣接口，我們配合其施工。在完成本專業單機試運轉和系統調試后，配合消防、弱電分部進行BA系統和FAS系統的聯動調試和綜合效能檢測。

三、人防設備安裝

1. 腳踏電動兩用風機安裝，應符合下列要求 ：風機及其附件應無缺損；腳踏、電動兩用風機的機座可采用預埋鋼板固定；腳踏、電動兩用風機的支架應平正，其節點應采用焊接；風機運轉時，應無卡阻和松動現象；電氣裝置的接地應符合設計要求。

2.防爆波懸板活門安裝，應符合下列要求：活門座與膠板粘貼應牢固、平整，其剝離強度不應小于0.5MPa；懸擺板應啟閉靈活，能自行開啟到限位座，且開口朝下；懸擺板關閉后與活門座膠板應貼合嚴密；活門座膠板不得涂抹油漆。

3.給水排水設備安裝

（1）口部沖洗閥安裝，應符合下列要求 ：暗裝管道時，沖洗閥不應突出墻面；明裝管道時，沖洗閥應與墻面平行；沖洗閥配用的沖洗水管和水槍應就近設置。

（2）防爆波閘閥安裝，應符合下列要求：閘閥宜在防爆波井澆筑前安裝。閘閥與管道應采用法蘭連接；閘閥的閥桿應朝上，兩端法蘭盤應對稱緊固。閘閥應啟閉靈活，嚴密不漏。閘閥開啟方向應標示清晰，止回閥安裝方向應正確。

（3）防爆防毒化糞池管道安裝，應符合下列要求：進、出水管應選用給水鑄鐵管。鑄鐵管應無裂紋、鑄疤等。三通管應固定牢固、平直，其上部應用密閉蓋板封堵。　

（4）排水水封井管道安裝，應符合下列要求：水封井蓋板應嚴密，并易于開啟；進、出水管安裝位置應正確，接頭應嚴密牢固；進、出水管的彎頭應伸入水封面以下300mm。　　

（5）排水防爆波井的進、出水管管口應用鋼筋網保護。網眼宜為30mm×30mm；鋼筋網宜采用直徑為16～22mm的鋼筋焊接制作。

       總之，在人防工程施工過程中，需要對質量進行嚴格控制，其中結構階段的預留預埋非常重要，因?yàn)閷?duì)人防墻的后期開洞，不僅有嚴格的技術要求和施工難度，還會增加施工成本。在部分項目，按照設計要求，人防設備平時可不安裝，在臨戰轉換時限內進行安裝，但各地區人防辦的要求不同，工程要通過人防驗收，一些設備還要根據當?shù)匾筮M(jìn)行安裝，所以人防各系統管道、設備的施工質量控制應引起高度重視。
